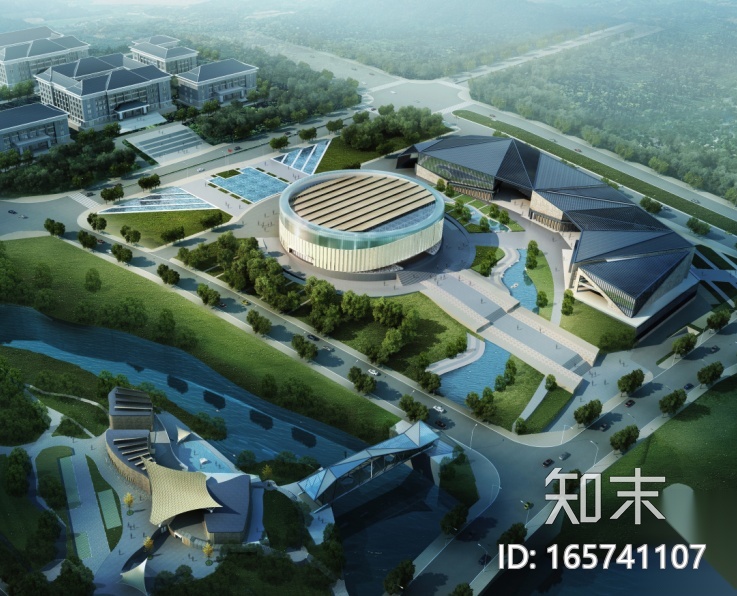

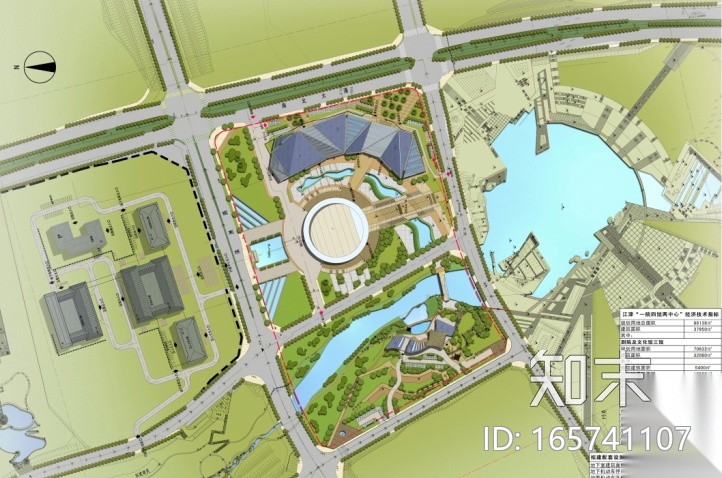

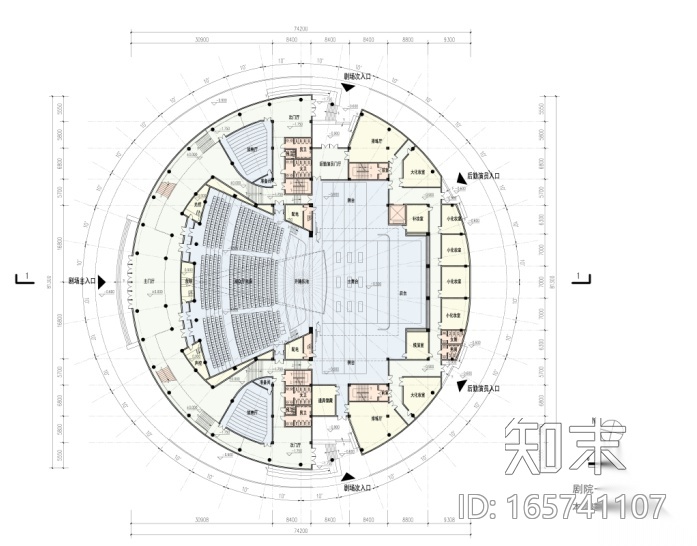

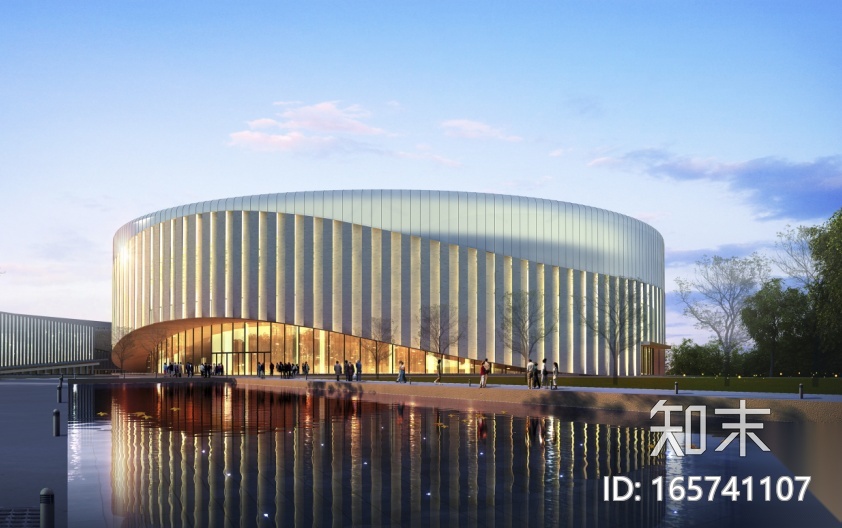

<p></p><p>设计说明：该项目的总建筑面积为45355平方米，建筑用地面积70632平方米。建设场地毗邻江津行政中心，由江津剧院、科技馆、图书馆、文化馆、妇女儿童活动中心、青少年活动中心、博物馆等功能构成，各建筑规模如下：江津剧院5400m2、科技馆8200m2、图书馆8585m2、文化馆（含妇女儿童活动中心、青少年活动中心）11428m2、博物馆5890m2、连廊316 m2、地下车库11226m2。</p><p>江津剧院建筑高度约24米，层数2层，柱网尺寸7.0~8.6米，其中舞台和观众厅为大跨（跨度25.6m）空旷建筑。科技馆、图书馆、文化馆(含妇女儿童活动中心、青少年活动中心)高度约22米，地上4层，地下1层，柱网尺寸5.4~8.0米。博物馆高度约20米，层数2~4层，柱网尺寸7.0~8.0米。</p><div class="media-wrap image-wrap"><img src="https://image2.znzmo.com/2faec76db5a04e044accc1547834eb1e0e22ca5a_2.jpg"/></div><p></p><div class="media-wrap image-wrap"><img src="https://image2.znzmo.com/2faec76db5a04e044accc1547834eb1e0e22ca5a_3.jpg"/></div><p></p><div class="media-wrap image-wrap"><img src="https://image2.znzmo.com/2faec76db5a04e044accc1547834eb1e0e22ca5a_4.jpg"/></div><p></p><div class="media-wrap image-wrap"><img src="https://image2.znzmo.com/2faec76db5a04e044accc1547834eb1e0e22ca5a_5.jpg"/></div><p></p><div class="media-wrap image-wrap"><img src="https://image2.znzmo.com/2faec76db5a04e044accc1547834eb1e0e22ca5a_6.jpg"/></div><p></p><div class="media-wrap image-wrap"><img src="https://image2.znzmo.com/2faec76db5a04e044accc1547834eb1e0e22ca5a_7.jpg"/></div><p></p><div class="media-wrap image-wrap"><img src="https://image2.znzmo.com/2faec76db5a04e044accc1547834eb1e0e22ca5a_8.jpg"/></div><p></p><div class="media-wrap image-wrap"><img src="https://image2.znzmo.com/2faec76db5a04e044accc1547834eb1e0e22ca5a_9.jpg"/></div><p></p><div class="media-wrap image-wrap"><img src="https://image2.znzmo.com/2faec76db5a04e044accc1547834eb1e0e22ca5a_10.jpg"/></div><p></p><div class="media-wrap image-wrap"><img src="https://image2.znzmo.com/2faec76db5a04e044accc1547834eb1e0e22ca5a_11.jpg"/></div><p></p><div class="media-wrap image-wrap"><img src="https://image2.znzmo.com/2faec76db5a04e044accc1547834eb1e0e22ca5a_12.jpg"/></div><p></p><div class="media-wrap image-wrap"><img src="https://image2.znzmo.com/2faec76db5a04e044accc1547834eb1e0e22ca5a_13.jpg"/></div><p></p><div class="media-wrap image-wrap"><img src="https://image2.znzmo.com/2faec76db5a04e044accc1547834eb1e0e22ca5a_14.jpg"/></div><p></p><div class="media-wrap image-wrap"><img src="https://image2.znzmo.com/2faec76db5a04e044accc1547834eb1e0e22ca5a_15.jpg"/></div><p></p>

[重庆]江津一院四馆两中心概念设计方案（含施工图，su模...
